Regeling voor één ruimte met DALI broadcast

augustus 27, 2025

Als bestaande gebouwen worden gemoderniseerd om energie-efficiënter te zijn, moeten projectmanagers het gebouw soms ruimte voor ruimte evalueren. ESYLUX-oplossingen met DALI Broadcast bieden de sensoroplossing voor dit type scenario. Ze vereisen geen adressering en zijn direct gereed voor gebruik.

Aanwezigheidssensoren met 2 Broadcast-kanalen
ESYLUX DUO DALI-aanwezigheidssensoren bieden een eenvoudige oplossing via DALI-Broadcast voor een intelligente aanwezigheids- en daglichtafhankelijke constante lichtregeling in bijvoorbeeld kantoren, vergaderruimten of leslokalen. Ze beschikken over een geïntegreerde DALI-busvoeding voor max. 25 voorschakelapparaten per verlichtingskanaal. Dit maakt een individuele regeling van twee verlichtingszones mogelijk.

Twee verlichtingskanalen
De verlichting van de twee verlichtingszones wordt via offsets gedifferentieerd. In een ruimte met een raam- en een gangzijde kunnen de armaturen aan de raamzijde immers eerder teruggedimd worden dan die aan de gangzijde. Een offset tussen de beide verlichtingskanalen zorgt voor een constante lichtregeling in de gehele ruimte en verbetert de energie-efficiëntie.

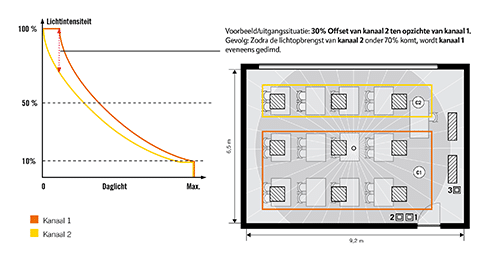

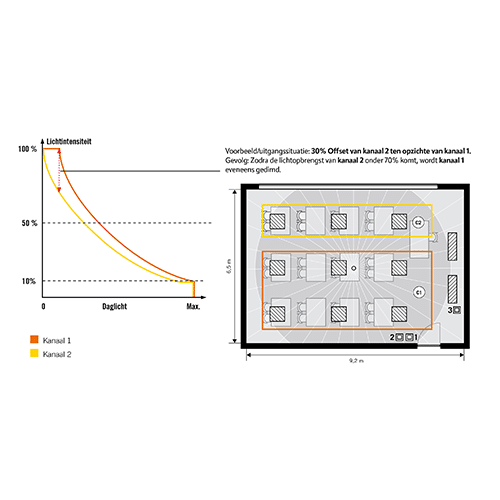

voorbeeld leslokaal met 2 verlichtingszones

In bovenstaand voorbeeld is de verlichting in een leslokaal opgedeeld in 2 verlichtingszones: kanaal 2 bij het raam en kanaal 1 bij de gangzijde. Er is een offset van 30% tussen kanaal 2 en kanaal 1 ingesteld. Voordeel: een offset tussen beide kanalen maakt het mogelijk de armaturen bij het raam al te dimmen, terwijl voor de armaturen aan de gangzijde nog 100% verlichtingssterkte nodig is. Zodra de lichtopbrengst van kanaal 2 (raamzijde) lager is dan 70%, zal ook kanaal 1 (gangzijde) worden gedimd.

Twee impulsgeveringangen voor conventionele 230V-pulsschakelaars maken een handmatige bediening (aan/uit, dimmen) van de verlichting mogelijk.

Extra schakelkanalen voor HVAC of verlichting
ESYLUX-actuatoren vullen alle Broadcast-aanwezigheidssensoren aan met maximaal twee schakelkanalen om zo aanwezigheidsafhankelijk extra verlichting (bijvoorbeeld schoolbord-verlichting) of een HVAC-systeem te schakelen. De actuatoren zijn voorzien van een 10A-relais (potentiaalvrij) en kunnen eveneens met een 230V-pulsschakelaar handmatig worden bediend.

Voor meer comfort en energie-efficiëntie bieden de sensoren een aantal slimme functies zoals de afterglow-functie, een nachtlichtfunctie en oriëntatieverlichting. Hiermee brandt de verlichting na de laatste beweging gedurende een vooraf bepaalde duur resp. permanent op een lage lichtsterkte. Ideaal bijvoorbeeld om te voorkomen dat je een gang onverlicht hoeft binnen te gaan.

Configuratie
De DUO DALI-aanwezigheidssensoren zijn in te stellen met behulp van de remote control PDi/DALI of de ESY-pen in combinatie met ESY-app. Zo zijn o.a. de luxwaarde, nalooptijd, offsetwaarde en volautomatisch/halfautomatisch bedrijf naar wens van je klant in te stellen. Voor de eindgebruiker is remote control PDi/User beschikbaar, waarmee de verlichting tijdelijk handmatig bediend kan worden.

Backwards compatibility
Dankzij backwards compatibility kunnen DALI-2 voorschakelapparaten ook DALI-commando´s herkennen en interpreteren. Dit betekent dat DALI Broadcast-ensoren ook kunnen worden gebruikt in verlichtingssystemen met DALI-2-armaturen en -voorschakelapparatuur. De DALI-2-voor-schakelapparaten kunnen probleemloos de DALI-commando´s van de sensoren interpreteren en uitvoeren.

Meer informatie | www.esylux.nl
